von Infinity Cube Bauplan zum selber bauen
Infinitycube 400x400 - 10mm Luftspalt
Außenmaße 400x400mm
Luftspalt 10mm
Zuschnitt: ( Gehrungen aus der Zeichnung entnehmen)
Pos.1 Vierkantrohr 40×40 Länge 300mm, 3 Stück
Pos.2 Vierkantrohr 40×40 Länge 250mm, 12 Stück
Pos.3 Vierkantrohr 40×40 Länge 300mm, 3 Stück
Infinitycube 400x400 - 40mm Luftspalt
Außenmaße 400x400mm
Luftspalt 40mm
Zuschnitt: ( Gehrungen aus der Zeichnung entnehmen)
Pos.1 Vierkantrohr 40×40 Länge 240mm, 3 Stück
Pos.2 Vierkantrohr 40×40 Länge 320mm, 12 Stück
Pos.3 Vierkantrohr 40×40 Länge 240mm, 3 Stück
Feuerrohr Bauplan
Feuerrohr / Pelletfackel selber bauen. Alle Sägelisten und zuschnittlisten gibt es hier.
Raketenofen Bauplan
Alle Details und Pläne für einen Raketenofen zum selber bauen gibt es kostenlos.
Infinitycube 450x450 - 10mm Luftspalt
Außenmaße 450x450mm
Luftspalt 10mm
Zuschnitt: ( Gehrungen aus der Zeichnung entnehmen)
Pos.1 Vierkantrohr 40×40 Länge 350mm, 3 Stück
Pos.2 Vierkantrohr 40×40 Länge 400mm, 12 Stück
Pos.3 Vierkantrohr 40×40 Länge 350mm, 3 Stück

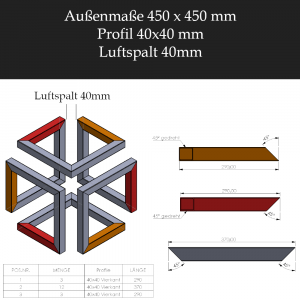

Infinitycube 450x450 - 40mm Luftspalt
Außenmaße 400x400mm
Luftspalt 40mm
Zuschnitt: ( Gehrungen aus der Zeichnung entnehmen)
Pos.1 Vierkantrohr 40×40 Länge 290mm, 3 Stück
Pos.2 Vierkantrohr 40×40 Länge 370mm, 12 Stück
Pos.3 Vierkantrohr 40×40 Länge 290mm, 3 Stück
Infinitycube 500x500 - 10mm Luftspalt
Außenmaße 500x500mm
Luftspalt 10mm
Zuschnitt: ( Gehrungen aus der Zeichnung entnehmen)
Pos.1 Vierkantrohr 40×40 Länge 400mm, 3 Stück
Pos.2 Vierkantrohr 40×40 Länge 450mm, 12 Stück
Pos.3 Vierkantrohr 40×40 Länge 400mm, 3 Stück
Infinity Knoten 220x220 - Luftspalt 20mm
Außenmaße c.a 220x220mm
Luftspalt 20mm
Zuschnitt: ( Gehrungen aus der Zeichnung entnehmen)
Pos.1 Vierkantrohr 40×40 Länge 160mm, 6 Stück
Pos.2 Vierkantrohr 40×40 Länge 100mm, 3 Stück
Pos.3 Vierkantrohr 40×40 Länge 220mm, 3 Stück
