In diesem Beitrag erfahren Sie alles darüber wie Sie ein Feuerrohr oder auch Pelletfackel genannt, selber bauen können. Die passende Bauanleitung,  Säge und Zuschnittlisten sowie alle Maße und Zeichnungsansichten sind unten aufgelistet.

Die Bauanleitung für das Feuerrohr eignet sich gut für fortgeschrittene Hobbybastler da hier ein paar Schweißfähigkeiten vorrausgesetzt werden. Der Effekt von diesem Pelletofen ist allerdings ein sehr schöner Grund dafür sich die Zeit für dieses tolle Projekt zu nehmen.

Wer gerne in dem Abendstunden in seinem Garten oder auf dem Balkon entspannt und nach einer neuen kreativen Art und Weise sucht wie man sich die gemütlichen Abendstunden mit einem passenden Licht erhellen kann, der findet hier das passende Thema. Ob nun als Lichtquelle  tief im Garten, als Wegweiser oder einfach nur eine Feuerquelle für die Atmosphäre.

Feuerrohr Bausatz

Feuerrohr selber bauen

Wieso das Projekt so beliebt ist? Na ganz einfach der Effekt von diesem Feuerrohr ist in den Abendstunden ein schöner Anblick und sorgt für eine entspannte Atmosphäre.

Es sind nur ein paar Teile notwendig außerdem ein wenig handwerkliches Geschick und ein Schweißgerät und schon kann das Projekt beginnen.

Das passende Glasrohr gibt es hier auf Amazon* >>

Feuerrohr Brennkammer Aufbau

Wie in der Ansicht zu erkennen haben wir eine neue Brennkammer entwickelt. Durch die turbinenartige Anordnung der Auflageflügel, gleitet der Wind in einem Strudel durch die Brennkammer. Der Effekt ist eine Flamme die sich wie in einem Strudel verdreht.

Feuerrohr Bausatz
Anzeige Werbung*
Feuerrohr selber bauen
Feuerrohr selber bauen

Feuerrohr Bausatz

Die Pelletfackel (Feuerrohr) kann komplett selbst zusammengebaut werden.

Es wird kein teurer Bausatz benötigt. Sie finden alle Materialien dazu HIER.

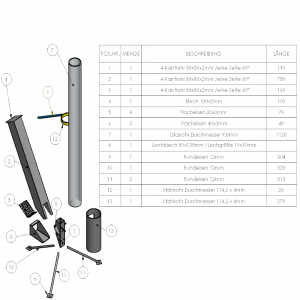

Die komplette Sägeliste finden Sie auf dem Bild. (Klicken zum vergrößern )

Für die Hauptbestandteile gehören einmal ein Vierkanrohr 50x50x2mm, Vierkantrohr 80x80x2mm, ein paar Bleche, Flacheisen und das Feuerrohr Glas.

Fragen Sie einfach in einem Metallbetrieb in Ihrer Umgebung. Meistens können dort günstige Profile zum Schnäppchenpreis erworben werden.

Aufbau Brennkammer und Pelletkammer

Um die Brennkammer in den richtigen Dimensionen aufzubauen, sodass genug Luft Zirkuliert, ist es wichtig genau nach Plan zu arbeiten.
Die Bohrungen für die Brennkammer richten sich ein wenig nach der Pelletgröße die verwendet werden soll.

In Bild 2 (Rot dargestellt) befindet sich die Brennkammer.

Die Bohrungen für den Luftsdurchlass sind 8 – 10mm Groß. Jehnachdem ob Sie die Fackel frei auf den Rasen aufstellen. Oder ob die Fackel Windgeschützt steht, sollten die Bohrungen angepasst werden.

Feuerrohr Flamme nur bis zur Hälfte:

Soll die Fackel Windgeschützt stehen, empfehlen wir 10 – 11 mm Bohrungen für die Brennkammer.

Steht die Pelletfackel jedoch auf dem freien Feld und es kann Rings um Luft gezogen werden, empfehlen wir die Löcher der Brennkammer auf 8 mm zu bohren.

Feuerrohr Brennkammer
Feuerrohr Brennkammer
Feurrohr Bauanleitung
Feurrohr Bauanleitung

Aufbau Glasrohrhalter und Auflage

Als Brennkammerschutz ( in Bild Blau dargestellt ) wird ein Rohr nur über gestülpt. Die Habe kann später auch angeheftet oder verschweiß werden. Versuchen Sie vorher das Feuerrohr einmal zu zünden und schauen Sie anschließend wie sich die Flamme verteilt. Nach diesem Schritt kann die Abdeckung angeschweißt werden.

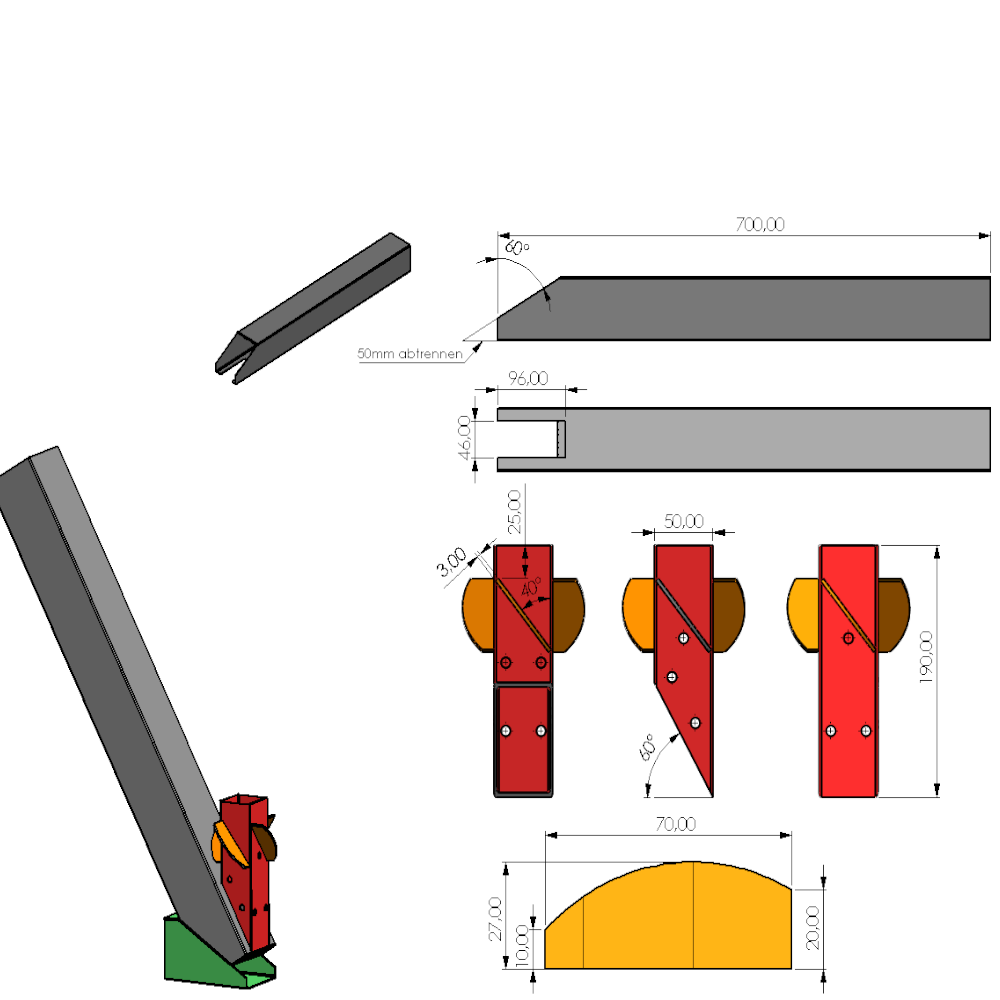

Die Füße sollten diese Maße wie auf dem Bild haben, wir haben den exakten Massemittelpunkt errechnet und die Füße dementsprechend angepasst, sodass die Pelletfackel nicht umkippen kann.

Feuerrohr Bauanleitung
Feuerrohr selber bauen
Feuerrohr Glas
Feuerrohr Glas
